Назначение

Реле ИВГ-В предназначено для работы в импульсных рельсовых цепях переменного тока.

Конструктивные особенности

Импульсные с выпрямителем и герконом реле типа ИВГ-В являются штепсельными реле, предназначенными для установки на стативах и в релейных шкафах. Реле ИВГ-В - это результат модернизации реле ИВГ-М. В модернизированном реле изменена конструкция магнитной системы и введена светодиодная индикация работы геркона.

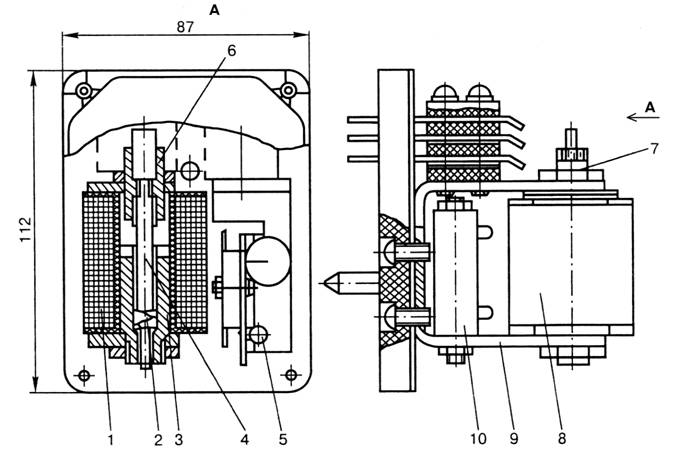

Реле ИВГ-В состоит из катушки 8 с обмоткой 7, внутри которой размещены две ферромагнитные втулки: нижняя 3 и верхняя 6. Между втулками установлен жидкометаллический геркон 4 типа МКСР-45181 - магнитоуправляемый контакт с коммутацией типа С (переключение безмостовое), ртутный. Втулки 3 и 6 удерживаются ярмом 9, имеющим форму скобы, прикрепленной к колодке реле. Нижняя втулка 3 неподвижная, имеет пружину 2, на которую опирается геркон 4. Верхняя втулка 6 вращается, что позволяет регулировать величину рабочего зазора (зазор между втулками), а следовательно, напряжение срабатывания и выключения реле. После регулировки электрических параметров реле верхняя втулка фиксируется гайкой 7. В корпусе реле размещены: резистор обогрева 10 типа С2-33Н-0,5-9,1кОм светодиод 5 типа АЛ 307 ЛМ, показывающий импульсную работу реле, выпрямительный мост из кремниевых диодов КЦ-402, искрогасительный контур (резистор типа С5-35В-10-39Ом - конденсатор типа МБМ-1608-1мкф - диод типа КД-105Г). (Рис.16)

Рис.16

При подаче на обмотку выпрямленного напряжения создается магнитный поток, который проходит по контакт-деталям геркона, втулкам и ярму. Тыловая контакт-деталь на своем конце имеет нейтральную (немагнитную) пластину, и поэтому основная часть магнитного потока проходит через среднюю (подвижную) и фронтовую контакт-детали, приводя к их замыканию. Пополнение (смачивание) ртутной амальгамой зоны контактирования происходит по капиллярам за счет сил поверхностного натяжения и центробежных сил, возникающих при переключениях подвижной контакт-детали. Одновременно с переключением геркона переключается светодиод HL (Рис.17), который при замыкании фронтового контакта выключается, а при размыкании включается. Если светодиод горит непрерывно, то это указывает на отсутствие кодов, поступающих на вход реле ИВГ-В или на неразмыкание тылового контакта геркона. Если светодиод не горит, то наиболее вероятная причина отказа — нарушение межблочных соединений или мостовое перемыкание контактов.

Рис.17. Электрическая схема реле ИВГ-В

При работе ИВГ-В на дешифратор работа светодиодного индикатора не соответствует принимаемому коду из-за влияния цепей дешифратора.

Условия эксплуатации

Реле типа ИВГ-В предназначены для эксплуатации при температуре окружающего воздуха от -45°С до +55°С. При температуре окружающей среды в месте эксплуатации реле ИВГ-В ниже -25°С необходимо включать обогрев реле. Для этого на клеммы 12 и 32 следует подать напряжение 12-14 В переменного тока. Обогрев должен быть выключен при появлении устойчивой среднесуточной температуры окружающей среды от 0 до +10°С.

Габаритные размеры реле 210x87x112 мм; масса - 1,1 кг.

Электрическая прочность и сопротивление изоляции

Электрическая изоляция реле типа ИВГ-В должна выдерживать в течение 1 мин. без пробоя и перекрытия испытательное напряжение 1000В переменного тока частотой 50 Гц, приложенное между всеми токоведущими частями реле и магнитопроводом.

Сопротивление изоляции между соседними электрическими несвязанными токоведущими частями реле, а также между ними и магнитопроводом реле при относительной влажности воздуха до 80% и температуре +20°С должно быть не ниже 10 МОм.
