Назначение

Импульсные реле ИМШ1 (черт. 24110.00.00А) предназначены для работы в рельсовых цепях постоянного тока, ИМВШ (черт. 25501.00.00А) - в цепях переменного тока; устанавливаются в релейных шкафах и на стативах.

Конструктивные особенности

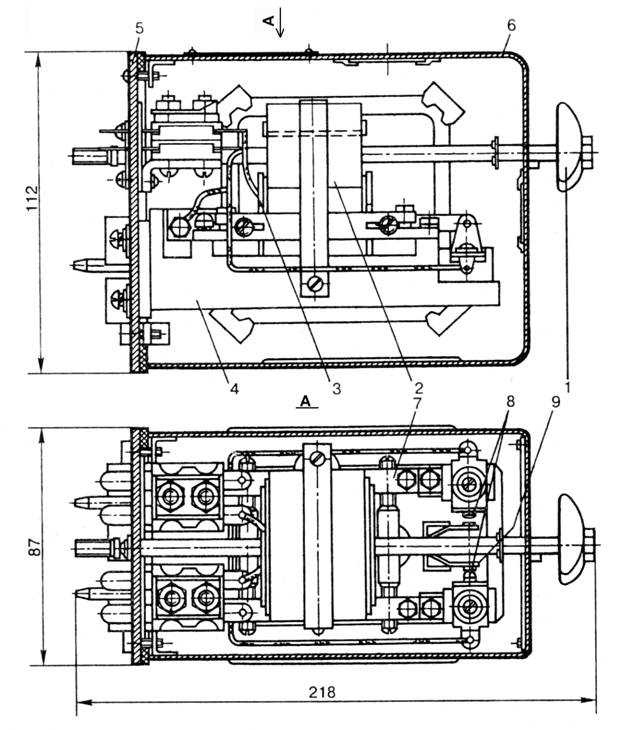

Основными деталями импульсных малогабаритных штепсельных реле типа ИМШ являются: 1 - ручка, 2 - постоянный магнит, 3 - катушка, 4 - корпус, 5 - основание, 6 - колпак, 7 - магнитопровод, 8 - неподвижные контакты, 9 - якорь с подвижным контактом.. Реле с выпрямителем типа ИМВШ, кроме перечисленных деталей, имеет панель с диодами. (Рис.18)

Рис.18

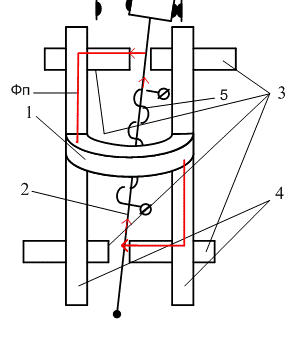

Эскиз электромагнитной и контактной систем реле типа ИМШ представлен на рисунке 2. Электромагнитная система включает в себя магнитопровод из двух полюсных наконечников (4) и четырех болтов (3), постоянный магнит (1), якорь (2) и одну катушку (5). Постоянный магнит образует постоянный магнитный поток Фп (Рис.19) вне зависимости от наличия и направления тока в обмотке. А обмотка образует свой магнитный поток при наличии тока в ней и направление этого магнитного потока будет зависеть от направления тока в обмотке, т.е. от полярности питающего напряжения. Более того, реле работает только от одной полярности питающего напряжения, поэтому эти реле относят к однополярным реле или по другому к реле с преобладанием полярности.

Рис.19

Детали магнитной системы укреплены в металлическом корпусе реле.

В реле ИМВШ панель с выпрямителями установлена на металлическом корпусе. В качестве выпрямителя используют четыре диода Д7Ж или Д7Е, собранных по мостовой схеме. Реле ИМВШ не является однополярным (с преобладанием полярности) из-за наличия выпрямителя. Контактная система всех импульсных реле одинакова - это один полный тройник, состоящий из общего (подвижного), тылового (тот с которым замкнут общий контакт в отсутствии питания на обмотке) и фронтового контактов. Контактирующие части всех трех контактов изготовляют из металлокерамического сплава.

На якорях реле ИМШ и ИМВШ имеются штифты из бронзы, предохраняющие якорь от залипания.

Импульсное реле на релейных стативах рекомендуется устанавливать в шахматном порядке с другими штепсельными реле, а еще лучше с конденсаторными блоками. Такая расстановка приборов позволяет снизить влияние магнитного поля рассеяния постоянного магнита одного импульсного реле на магнитное поле другого.

Условия эксплуатации

Импульсные реле типа ИМШ и ИМВШ изготовляют для следующих условий эксплуатации:

- температура окружающего воздуха от -50 до +60°С;

- относительная влажность окружающего воздуха до 90% при температуре +20°С и до 70% при температуре +40°С;

- рабочее положение - горизонтальное, контактным набором кверху.

Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.

Реле должны храниться в картонных коробках в закрытом вентилируемом помещении при температуре от 1 до +40°С, относительной влажности воздуха не более 80% и отсутствии в окружающей среде кислотных и других агрессивных примесей. Хранение реле в транспортной упаковке допускается не более трех месяцев.

Габаритные размеры реле 218x87x112 мм; масса — 1,9 кг.

Электрическая прочность и сопротивление изоляции

Изоляция реле должна в течение 1 мин±5с выдерживать без пробоя испытательное напряжение 1000 В переменного тока от испытательной установки мощностью 0,5 кВА частотой 50 Гц, приложенное между всеми токоведущими частями и кожухом реле. Погрешность измерения испытательного напряжения не должна превышать ±5%.

Сопротивление изоляции между соседними электрически не связанными токоведущими частями реле, а также между ними и кожухом реле при относительной влажности воздуха до 90% и температуре (20±5)°С должно быть не ниже 10 МОм. При температуре (40±5)°С и относительной влажности 70% сопротивление изоляции должно быть не ниже 2 МОм.

Измерение сопротивления изоляции производится любым методом, обеспечивающим погрешность измерения ±20% при напряжении постоянного тока 500В.
