Общие сведения

 Нейтральные малогабаритные третьего поколения реле НМШ (штепсельные, нормальнодействующие),  НМ (нештепсельные), НМШМ (штепсельные, медленнодействующие) и НММ (нештепсельные, медленнодействующие)  применяются  для осуществления электриче­ских зависимостей в устройствах автоматики и телемеханики на же­лезнодорожном транспорте начиная с 1959 года. Штепсельные (в колпаке) реле предназначены для установки на стативах и в релейных шкафах,  нештепсельные (открытые) -  для установки в релейных блоках. По электрическим и механическим характеристикам реле штепсельного и нештепсельного типа аналогичны

Малогабаритные реле постоянного тока типов НМШ1 и НМШМ1 изготовляют по черт. 13552.00.00В; НМШ2 и НМШМ2 - по черт. 13706.00.00В; НМШЗ, НМШ4 и НМШМ4 - по черт. 24069.00.00Б; НМ1 и НММ1 - по черт. 13714.00.00Б; НМ2 и НММ2 - по черт. 13715.00.00Б; НМ4 и НММ4 - по черт. 24059.00.00Б.



Конструктивные особенности

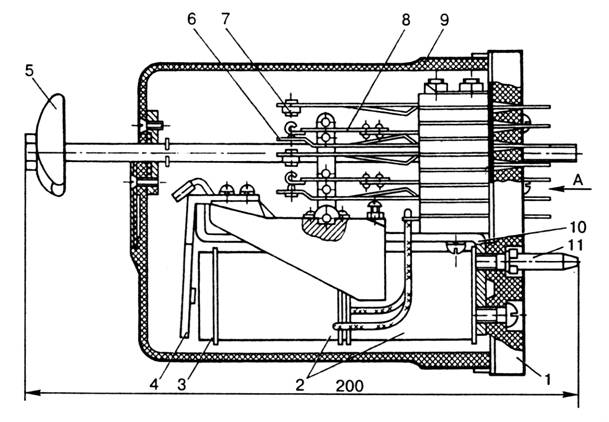

Нейтральные малогаба­ритные штепсельные реле постоянного тока типа НМШ имеют следующие основные части: 1 - основание; 2 - катушки; 3 - сердечник; 4 - якорь; 5 - ручка; 6 - тыловой контакт; 7 - фронтовой контакт; 8 - общий контакт; 9 - колпак; 10 - ярмо; 11 - штырь направляющий.(Рис.25)



Рис.25

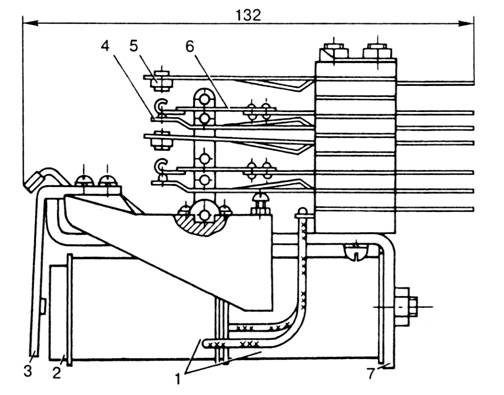

 Реле типа НМ имеют катуш­ки 7, сердечник 2, якорь 3, тыловой контакт 4, фронтовой контакт 5, общий контакт 6, ярмо 7. Реле постоянного тока являются электро­магнитными двухпозиционными (Рис.26).



Рис.26



Обмотки нормальнодействующих реле НМШ (НМ) состоят из двух катушек, намотанных на шпули. Шпули изготовлены из фено­пласта. Медленнодействующие реле НМШМ (НММ) в зависимости от величины замедления на отпускание якоря выпускаются двух ви­дов:

1) с обмоткой, состоящей из двух катушек на шпулях из красной меди;

2) с одной катушкой на шпуле из красной меди, а вмес­то другой катушки помещается сплошная медная гильза (МГ). Мед­ная гильза устанавливается при больших замедлениях на отпускание якоря на месте первой катушки.

Катушка, помещенная на сердечнике со стороны его крепления, называется первой и подключается к контактным выводам 1 и 3, а катушка, помещенная со стороны якоря реле, называется второй и подключается к контактным выводам 2 и 4.

Обмотки реле  могут быть включены раздельно, после­довательно или параллельно.

Для намотки катушек реле ранее применялся провод марки ПЭЛ, а с 1971 г. используют провод с улучшенной изоляцией марки ПЭВ1. Провод марки ПЭВ1 имеет более толстый слой изоляции по сравне­нию с проводом того же диаметра марки ПЭЛ, поэтому при намотке катушек одинакового габарита в катушке из провода ПЭВ1 витков будет меньше, чем в катушке из провода ПЭЛ. Следовательно, со­противление катушки из провода ПЭВ1 будет меньше сопротивле­ния катушки из провода ПЭЛ.

Каждая полная контактная группа состоит из: общих (подвижных) контактов, представляющих собой плоские бронзовые пружины с серебряными наклепками, тыловых контактов с серебряными и общих с граффито-серебрянными наклепками.



Условия эксплуатации

Реле изготовляют для следующих условий эксплуатации:

-   температура окружающего воздуха для штепсельных реле от -50 до +60°С, для реле с ламелями под пайку (нештепсельных) - от 5 до 35°С;

-   относительная влажность окружающего воздуха для штепсель­ных реле до 90% при температуре +20°С и до 70% при температуре +40°С, для реле с ламелями под пайку (нештепсельных) - до 80% при температуре +20°С;

-  рабочее положение - горизонтальное контактным набором кверху.

-  допускаются отклонения от рабочего положения не более чем на 5° в любую сторону.

Реле должны храниться в картонных коробках в закрытом венти­лируемом помещении при температуре от +5 до +35°С, относитель­ной влажности воздуха не более 80% и при отсутствии в окружаю­щей среде кислотных и других агрессивных примесей. Хранение ре­ле в транспортной упаковке допускается не более трех месяцев.

Габаритные размеры реле: НМШ и НМШМ - 200x87x112 мм; НМ1, НММ1, НМ4 и НММ4 - 132x67x93 мм; НМ2 и НММ2 -132x67x80 мм.

Таблица № 49 Масса реле:

Тип реле

Масса  (кг)

НМШ1-500 (НМШ1-400), НМШ1-1440, НМШ1-2000 (НМШ1-1800)

1,6

НМШ1-7000

1,5

НМШМ1-10, НМШМ1-11, НМШМ1-20, НМШМ1-22, НМШМ1-180

1,7

НМШМ1-360

1,6

НМШМ1-750 (НМШМ1-700), НМШМ1-560

1,7

НМШМ1-1300/750 (НМШМ1-1100/700), НМШМ1-1500 (НМШМ1-1400), НМШМ1-1000/560, НМШМ1-1120

1,6

НМШ2-1000 (НМШ2-900), НМШ2-4000, НМШ2-1200

1,4

НМШМ2-1,7, НМШМ2-1,5

1,7

НМШМ2-350 (НМШМ2-320)

1,6

НМШМ2-700 (НМШМ2-640)

1,5

НМШМ2-1750 (НМШМ2-1500), НМШМ2-10/1500, НМШМ2-11/1500  НМШМ2-3500 (НМШМ2-3000)

1,5

НМШЗ-250/400, НМШЗ-550/400, НМШ4-З,4 ,  НМШ4-530, НМШ4-720 (НМШ4-600), НМШ4-2400, НМШ4-3000

1,5

НМШМ4-280 (НМШМ4-250)

1,7

НМШМ4-560 (НМШМ4-500), НМШМ4-100/1300 (НМШМ4-100/1100)

1,5

НМ1-400, НМ1-1440, НМ1-2000 (НМ1-1800), НМ1-7000

1,2

НММ1-10, НММ1-11, НММ1-22, НММ1-360, НММ1-560, НММ1-750 (НММ1-700)

1,4

НММ1-1500 (НММ1-1400), НММ1-1300/750 (НММ 1-1100/700), НММ 1-1000/560, НММ1-1120

1,2

НМ2-4000

1,1

НММ2-1,5, НММ2-1,7, НММ2-320, НММ2-640, НММ2-1750 (НММ2-1500)

1,3

НММ2-10/1750 (НММ2-10/1500), НММ2-11/1500, НММ2-3500 (НММ2-3000)

1,2

НМ4-3, НМ4-3,4, НМ4-530, НМ4-720 (НМ4-600), НМ4-2400, НМ4-3000

1,1

НММ4-250, НММ4-500, НММ4-100/1300 (НММ4-100/1100), НММ4-105/1000

1,3



Электрическая прочность и сопротивление изоляции

Изоляция реле должна в течение 1 мин выдерживать без пробоя испытате­льное напряжение 2000 В переменного тока частотой 50 Гц, при­ложенное между всеми токоведущими частями реле и магнитопроводом. Испытание электрической прочности изоляции проводят путем приложения испытательного напряжения (испытательная установка мощностью не менее 0,5 кВА, дающая практически си­нусоидальную кривую напряжения частоты 50 Гц) в течение 1 мин±5 с. Испытательное напряжение повышают постепенно. По­грешность измерения испытательного напряжения не должна пре­вышать ±5%.

Сопротивление изоляции между соседними электрически не связанными токоведущими частями реле, а также между ними и магнитопроводом реле при относительной влажности воздуха до 90% и температуре +20°С должно быть не ниже 200 МОм.

При температуре +40°С и относительной влажности 70% сопротивление изоляции должно быть не ниже 50 МОм. Сопротивление изоляции измеряют любым  методом при напряжении постоянного тока 500 В.
