Назначение

Огневые малогабаритные реле типов ОМШ2-40 (штепсельные черт. 13561Б.00.00) и ОМ2-40 (нештепсельные черт. 13716Б.00.00) предназначаются для контроля целости нитей горящих ламп линзовых светофоров на станции мощностью 15 и 25 Вт, напряжением 12 В при центральном питании переменным током частотой 50 Гц. С 1986 г. выпускаются реле ОМШ2-46 и ОМ2-46.

Аварийное огневое реле типа АОШ2-1 (черт. 24144.00.00А) предназначено для контроля целости нити горящей и не горящей светофорной лампы мощностью 5 и 10 Вт, напряжением 10 В при питании переменным током частотой 50 и 75 Гц в устройствах автоматики и телемеханики метрополитена.

Реле типа АОШ2-180/0,45 (черт 24145.00.00Б) служит для контроля целости нити горящей и не горящей лампы мощностью 15, 25 и 35 Вт, напряжением 12 В при питании переменным током частотой 50 и 75 Гц линзового железнодорожного светофора. С помощью обмотки 180Ом осуществляется контроль состояния холодной нити лапы в том числе и в мигающем режиме..

Реле типа АОШ2-1 (черт. 24144.00.00А) предназначено для контроля целости нити лампы прожекторного светофора мощностью 5 и 10 Вт, напряжением 10 В при питании переменным током частотой 50 и 75 Гц.

Реле типов ОМШ2-40, ОМШ2-46, ОМШМ-1, АОШ2-180/0,45 и АОШ2-1 являются штепсельными, устанавливаются на стативах и в релейных шкафах. Реле типа ОМ2-40, ОМ2-46 - нештепсельные, устанавливаются в релейных блоках.

Реле типов ОМШ2-40 и ОМ2-40 включаются последовательно с первичными обмотками сигнальных трансформаторов; при лампе 15 Вт, 12 В применяется сигнальный трансформатор СТ-3, а при лампе 25 Вт, 12 В - СТ-2А. Реле ОМШ2-46 (ОМ2-46) предназначены для работы с трансформаторами СТ-4 и СТ-5.

Реле типов АОШ2-180/0,45 и АОШ2-1 устойчиво работают в схемах питания ламп при мигающем режиме.

Конструктивные особенности

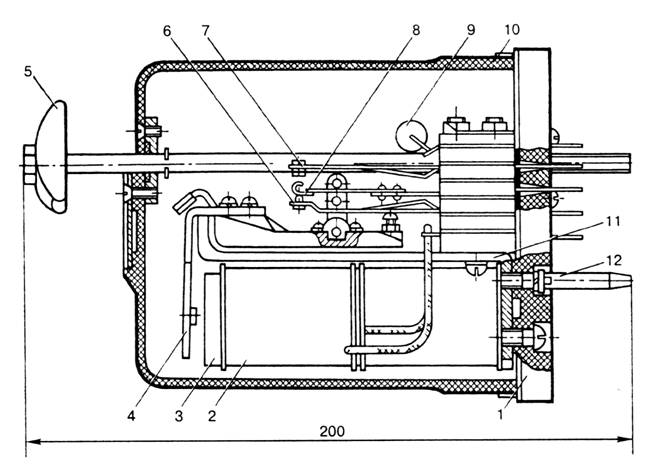

Огневые малогабаритные штепсельные реле типа ОМШ2-40 и ОМШ2-46 имеют следующие основные детали: 1 - основание; 2 - катушка; 3 - сердечник; 4 - якорь; 5 - ручка; 6 - тыловой контакт; 7 - фронтовой контакт; 8 - общий контакт; 9 - диод; 10 - колпак; 11 - ярмо; 12 - штырь направляющий.(Рис.29)

Рис.29

Устройство реле ОМ2-40, ОМ2-46, ОМШМ-1, АОШ2-180/0,45 и АОШ2-1 аналогично устройству реле ОМШ2-40 и ОМШ2-46.

Конструкция электромагнитной и контактной систем реле выполнена аналогично конструкции нейтральных реле постоянного тока типов НМШ2 и АНШ2. Внутри реле установлены выпрямительные элементы - диоды.

Конструкция реле, схема соединения обмоток и расположение контактов реле ОМШ2-46 (ОМ2-46) аналогичны ранее выпускавшимся реле ОМШ2-40 (ОМ2-40). Отличие их заключается в обмоточных данных и электрических характеристиках.

Условия эксплуатации

Огневые реле всех типов изготовляются для следующих условий эксплуатации:

- температура окружающего воздуха для штепсельных реле от -50 до +60°С, нештепсельных (ОМ2-40 и ОМ2-46) - от 5 до +35°С;

- относительная влажность окружающего воздуха для штепсельных реле до 90% при температуре +20°С и до 70% при температуре +40°С, нештепсельных (ОМ2-40 и ОМ2-46) - до 80% при температуре +20°С;

- рабочее положение - горизонтальное, контактным набором кверху.

Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.

Реле должны храниться в закрытом вентилируемом помещении в картонных коробках при температуре от 5 до +35°С, относительной влажности воздуха не более 80% и отсутствии в окружающей среде кислотных и других агрессивных примесей. Хранение в транспортной упаковке допускается не более трех месяцев. Нештепсельные реле ОМ2-40, ОМ2-46 транспортируют и хранят в специальной упаковке.

Габаритные размеры штепсельных реле - 200x87x112 мм, реле ОМ2-40 - 132x67x87 мм.

Таблица № 50 Масса реле

Тип реле	Масса, кг
ОМШ2-40, ОМШ2-46	1,55
ОМШМ-1	1,9
АОШ2-180/0,45	1,6
А0Ш2-1	2,0
ОМ2-40, ОМ2-46	0,94

Электрическая прочность и сопротивление изоляции

Изоляция всех типов огневых реле должна выдерживать без пробоя испытательное напряжение 2000В переменного тока частотой 50 Гц, приложенное между всеми токоведущими частями реле и магнитопроводом. Изоляция выпрямителя реле ОМШМ-1 от корпуса должна выдерживать без пробоя испытательное напряжение 1000 В переменного тока частотой 50 Гц.

Испытание электрической прочности изоляции производят путем приложения испытательного напряжения (при мощности испытательной установки не менее 0,5 кВА, дающей практически синусоидальную кривую напряжения частотой 50 Гц) в течение 1 мин±5 с. Погрешность измерения испытательного напряжения не должна превышать ±5%.

Сопротивление изоляции между соседними электрически не связанными токоведущими частями любого типа реле, а также между ними и магнитопроводом реле при относительной влажности воздуха до 90% и температуре +20°С должно быть не ниже 200 МОм. При температуре +40°С и относительной влажности воздуха 70% сопротивление изоляции должно быть не ниже 50 МОм.

Измерение сопротивления изоляции производят любым методом, обеспечивающим погрешность измерения не более ±20% при напряжении постоянного тока 500 В.
